亿联 AVHub（CM50 麦克风）与摄像头联动功能说明（中文版）
一、联动逻辑与使用限制
1. 核心联动逻辑
本地无人说话 / 麦克风静音时：画面显示默认布局。
本地有人发言时：系统根据发言人所在拾音区域，自动调用对应摄像头并框选画面；
若该区域绑定了主、备双摄像头，可无缝切换，不显示云台移动过程。
2. 使用限制
声学环境要求：混响时间 RT60 ＜ 1000ms，房间噪声 ＜ 50dB，人员需在 CM50 最佳拾音范围内。
麦摄联动与扩声功能不能同时开启。
可分割会议室不支持此麦摄联动功能。
二、启用前提条件

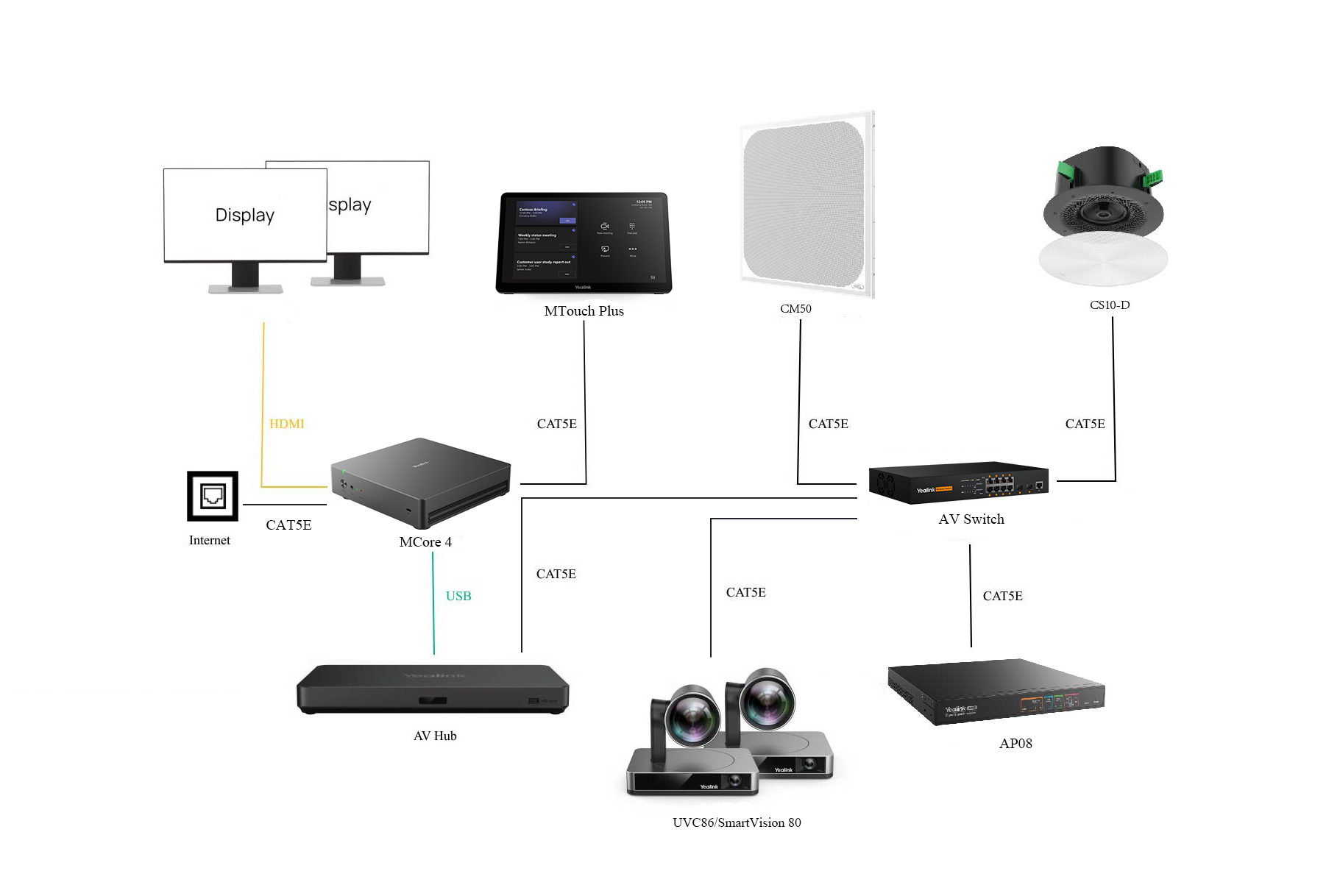

1. 必选硬件
麦克风：CM50
DSP 处理器：AP08
AV 交换机：RCH80 / RCH240 / 网件 M4250 系列
严禁用 USB 线将 AP08 直接连 AVHUB、MCore 或电脑，否则音频拾音 / 放音异常。
2. 固件版本要求
Yealink Room Designer：6.35.0.10
AP08：294.435.0.25
CM50：294.435.0.25
AVHub：153.435.0.50
摄像头（SmartVision 80 / UVC86 等）也需升级到对应最低版本。
3. 升级注意
通过 Yealink RoomConnect 升级 AVHUB 和摄像头，并切换到 Zero Config（零配置） 网络模式。
未升级到推荐版本前，不要接入 AV 网络，避免设备识别失败。
三、完整配置流程
1. 在 Designer 中用向导新建会议室
打开 Designer，新建会议室并进入配置向导。
设计模式选择 Full AV Mode（全 AV 模式），按实际会议室信息填写。
音频配置：必须选择 CM50 + AP08，其他设备暂不支持联动。
摄像头配置：选择 多摄像头 + 麦摄联动。
2. 自定义 CM50 拾音区域
进入「房间布局」，选中要配置的 CM50。
CM50 自带默认拾音区，可点击 Add（添加） 新增区域，并拖拽调整大小和位置。
区域要求：
尽量全覆盖人员可能活动的区域，减少盲区；
单个区域建议至少覆盖 2 人位置（约 1.5m × 1.5m），提高定位精度。
3. 麦克风与摄像头绑定
选中拾音区域，在右侧为该区域绑定主摄像头 / 备摄像头。
支持绑定的摄像头需设为：手动控制 或 发言人跟踪 模式。
单个摄像头最多可绑定 9 个拾音区域。
绑定规则：
手动控制摄像头：为区域绑定预置位，无合适预置位可点 Add Preset，系统自动生成并绑定；
单个区域最多绑 2 个预置位，双预置位可实现无缝切换、不显示云台运动。
发言人跟踪摄像头：先设置跟踪模式，麦摄联动生效后，触发拾音区时自动切到发言人画面。
4. 麦摄联动参数配置
调用预置位等待时长：默认 1 秒，可设 0–5 秒（画面切换间隔）。
默认摄像头布局：设置全静音时的画面布局、角度、焦距，不配置会显示灰屏。
无人发言恢复默认时长：设置全员静音后，多久切回默认画面。
5. 在运行模式下微调预置位
点击顶部 Run（运行），将设计文件配置下发到真实设备。
双击已绑定摄像头，查看实际场景预览。
回到 AVHUB 多摄像头跟踪设置，点开「麦摄绑定」的 Settings。
用 PTZ 云台控制微调预置位，建议预置位覆盖范围比拾音区大一个座位，避免人物出框。
调整后点 Refresh（刷新） 保存，可开启 自动框人像，切换后自动居中、避免空镜头。
四、功能效果验证
拾音区内发言：正确切到对应预置位，连续说话画面稳定。
不同区域交替发言：预置位切换正常。
多区域同时说话：画面不频繁跳动，保持稳定。
静音 / 长时间无人说话 / 只有远端说话：自动回到默认画面
