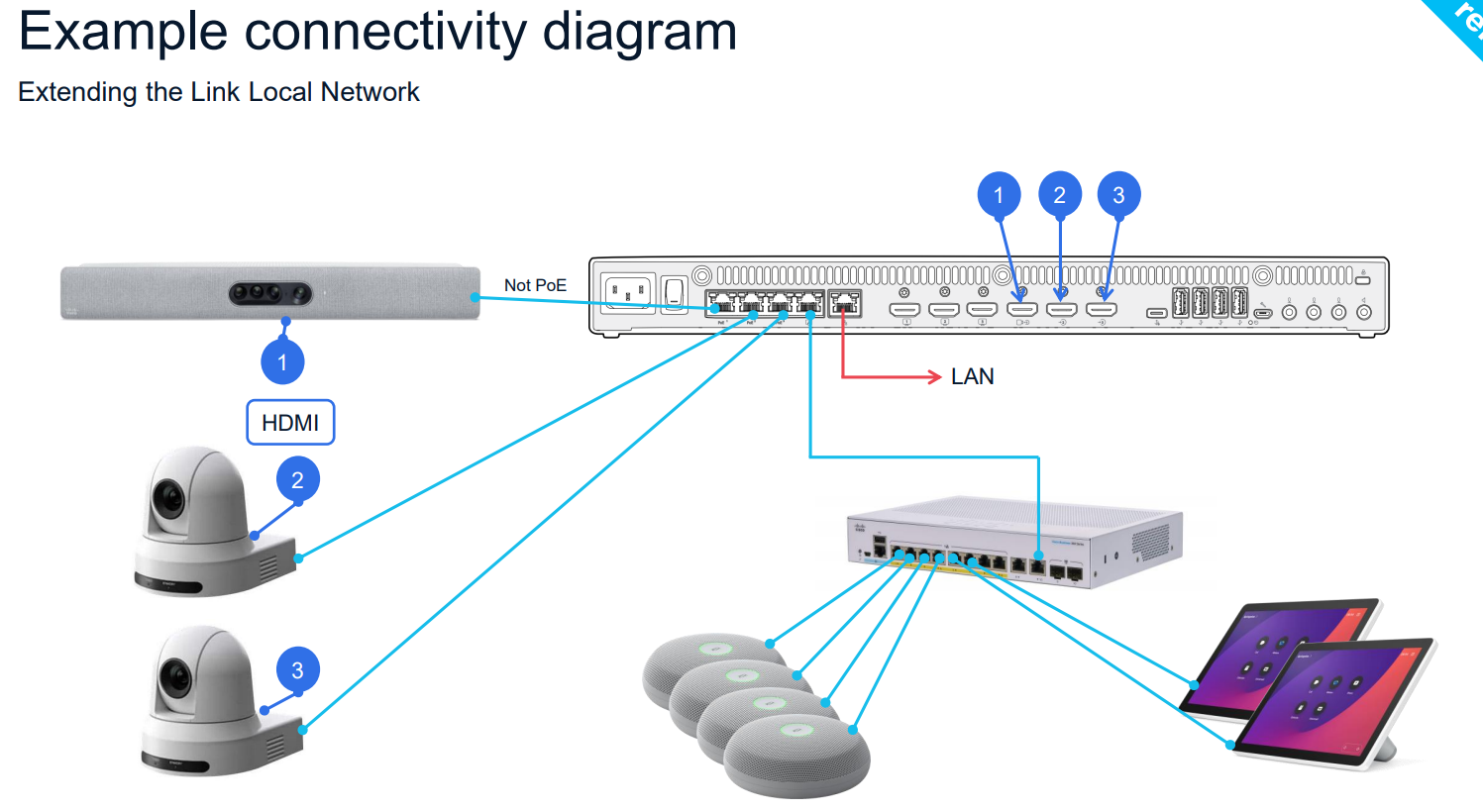

这是一份视频会议系统的连接示意图，核心是展示如何扩展本地链路网络（LinkLocalNetwork），将多个设备接入主会议终端，具体连接关系如下：
核心设备与连接逻辑
- 主会议终端（图中右侧的机架式设备）：
是整个系统的核心，负责处理音视频信号、网络通信。
提供多个接口（图中标注1、2、3的端口），用于连接外围设备。
- 各设备的连接方式：
设备1（条形会议终端）：通过HDMI线连接到主终端的接口1，且该设备不支持PoE供电（标注“NotPoE”）。
设备2、3（PTZ摄像机）：分别连接到主终端的接口2、3，实现多机位视频采集。
交换机：连接主终端的LAN口，同时接入多个设备（如麦克风阵列、平板终端），扩展网络连接能力。
场景用途
这是一个多设备协同的会议系统部署方案，适用于中大型会议室：通过主终端整合条形终端、多台摄像机、麦克风、平板等设备，实现高清音视频采集、多机位切换、网络协作等功能。
